Konštrukcia mechov
Mech je vytvorený ako súvislé tvarované gumené teleso s pružnými zákrutami medzi jeho dvoma spojovacími koncami. Každá konštrukčná časť prispieva k riadenej deformácii pri zachovaní požadovanej vôle okolo chráneného komponentu.
- Zatočené teleso - Opakovane zakrivené časti poskytujú flexibilnú geometriu steny potrebnú na kontrolované rozťahovanie, stláčanie a ohýbanie.
- Prechodové sekcie - Postupné prechody medzi závitmi pomáhajú rozložiť deformáciu pozdĺž vlnovca namiesto sústredenia pohybu v jednom bode.
- Koncové časti - Dva konce môžu obsahovať rôzne priemery, stupne, drážky alebo montážne profily podľa pripojených komponentov.
- Vnútorná vôľa - Vnútorná dutina môže byť vytvorená okolo pohyblivého komponentu, aby poskytovala dostatočnú vôľu počas pracovného zdvihu.
Gumová zmes by sa mala vyberať podľa kvapalín, teploty, vystavenia poveternostným vplyvom a mechanických podmienok v okolí vlnovca. Rôzne materiály poskytujú rôzne charakteristiky odolnosti a mali by byť prispôsobené skutočnému prevádzkovému prostrediu.
- NBR - Bežne sa uvažuje tam, kde je vlnovec vystavený minerálnym olejom, mastnote a všeobecným mechanickým kvapalinám.
- EPDM - Vhodné pre aplikácie zahŕňajúce vodu, vlhkosť, ozón, poveternostné vplyvy a vonkajšie prostredie, kde odolnosť voči oleju nie je primárnou požiadavkou.
- Silikón / VMQ - Možno vybrať tam, kde je dôležitá flexibilita a teplotná adaptabilita, vrátane vybraných aplikácií elektrickej izolácie.
- FKM - Zvažuje sa pre prostredia zahŕňajúce oleje, palivá a vybrané chemikálie, kde sa vyžaduje vyššia odolnosť voči kvapalinám.

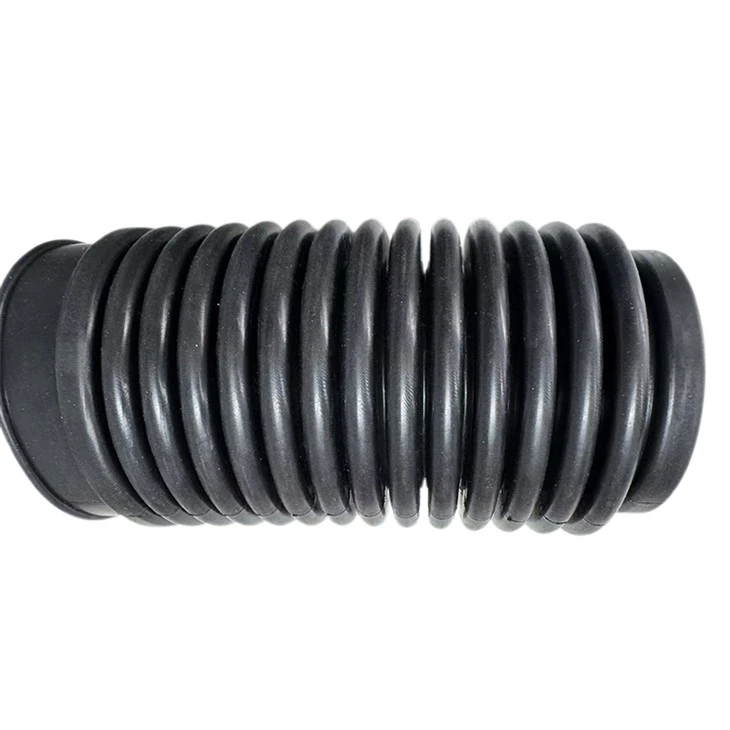

Zákazková výroba flexibilných gumených vlnovcov
Chaoyue vyvíja vlastné gumové vlnovce okolo rozsahu pohybu, inštalačného priestoru a požiadaviek na pripojenie montáže zákazníka. Vývoj produktu môže byť založený na výkresoch, vzorkách, CAD dátach alebo párovaných komponentoch.
- Geometria konvolúcie - Výška, rozstup, množstvo a celkový profil konvolúcie môžu byť vyvinuté podľa požadovaného pohybu a dostupného inštalačného priestoru.
- Konfigurácia koncov - Do rovnakého dizajnu vlnovca možno začleniť rôzne priemery koncov, stupňovité časti, drážky a montážne rozhrania.
- Vývoj rozmerov - Celková dĺžka, vnútorná vzdialenosť, profil steny a kritické montážne rozmery môžu byť stanovené podľa schválenej špecifikácie.
- Ukážka{0}}Výroba založená na vzorke - Existujúce vlnovce môžu byť hodnotené ako referencie pre vývoj profilu, prípravu nástrojov, schvaľovanie vzoriek a následnú sériovú výrobu.
FAQ
Môžu mať dva konce gumového vlnovca rôzne veľkosti pripojenia?
áno. Rôzne koncové priemery alebo spojovacie profily môžu byť začlenené, keď pripojené komponenty vyžadujú rôzne rozhrania.
Ako môžem zabrániť nadmernému natiahnutiu vlnovca počas inštalácie?
Inštalácia by mala udržiavať mech v jeho špecifikovanej pracovnej polohe a rozsahu pohybu. Nadmerné predĺženie, stlačenie alebo krútenie počas montáže môže spôsobiť dodatočné namáhanie závitov.
Môže gumový mech fungovať v čiastočne stlačenej polohe?
Môže za predpokladu, že montážna poloha a pracovný zdvih zostanú v rámci konštrukčných limitov. Pri výbere produktu by sa mala skontrolovať dostupná dĺžka inštalácie a požadovaný pohyb.
